Howzit !!

昨日は蒸し暑かったね~

昨日は、気温よりも蒸し暑さが半端なかった。

土曜日は雨で掃除してたので

昨日は、調整飛行。

18SZからFX-36にデータを移して飛行調整。

データ移行で特に問題は無し。

SDカードに一台づつコピーしていき

またSDカードから1台づつコピーするだけです。

ここで提案ですが、SDカードに送信機のデータをコピーするときに

全て一括で出来ると良いと思うんですよ。

バックアップもかねて出来ますよね。

SDカードのフォルダも送信機ごとに分かれてると便利ですよね。

複数の送信機でデータ管理をする場合に便利だと思います。

SDカードからのコピーは基本1機分づつで良いと思いますが

一括を選択できるのも良いかもですね。

文句言ってる訳じゃないですよ。笑



ここからは、ちょっとだけ不満な点。

スイッチの割り振りには苦労しました。

また、XG14Eとの比較ですが

筐体が小さすぎてスイッチが接近しすぎています。

XG14Eはドイツ人が設計したレイアウトで

大きな手の外国人でも各スイッチが使えるように

離れて配置されています。

おそらくFX-36は、オンボードで使わない人の監修じゃないかな。

T5,T6を追加したために、FX-22よりも窮屈になってます。

T5,T6は移動できないので、出来たら別の場所にあった方が良かったですね。

スイッチは移動できるので色々やってみましたが

ショートの3ポジションスイッチが使いにくい。

カタログ写真を見ると

3ポジションのスイッチが2個ロングになってます。

おそらくロングの方が使い勝手は良いでしょうね。

探しても、FX-36用のスイッチが見当たらない。

18MZ用はカタログに載っていますね。

これが使えるのかな？

写真にはナットが映ってないけど付いてくるのかな？

必要になったら聞いてみよう。



真ん中にあるスライドレバーは花丸に良いですよ。

たぶん、ここにかかるコストは大きい。

XG14Eはコストの関係で断念したと聞いています。

まだまだ書きたいことあるけど、文句言ってるようになるからね。笑

で、実際に飛ばしてみると

12FGをオンボードで飛ばしてた時より圧倒的に良いですよ。

小さい小さいと言っても12FGよりは大きい。

ジンバルの支点が手前にあって

舵角を増やさなくても、そのままのデータで飛ばせました。

MAX2回のフライトで満足でしたよ。



まあ、ボチボチ自分の好みに合うように変更していきます。

でも、文句言うみたいになるんやろうな。





FX-36のバッテリー

FX-36には、何故かFX-22と同様に

6セルNiMH1800mAhのバッテリーが付いてきます。

正直言って、今どきNiMH?と思いますよね。

NiXX系のバッテリーはメモリー効果があって

追い充電してはいけないのが常識なのに

送信機に使うのは考えられないんですが

私の勝手な思い込みかもです。

ヨーロッパバージョンは

6セルNiMH2500mAhのようですが

不思議です。

と言うことで、転がってた2S1PのLiPo4000mAhを使うことにしました。

とりあえず、入れてみるとぴったりのサイズ。

見た目は新品で、かっちりしています。

内部抵抗計ったら、どちらのセルも4mΩで同じ。

いつから放ったらかしてあったかわからないけど

電圧は、3.765Vと3.768V。優秀や。

でシュリンクチューブ剥がして、極性間違わないように

アウトプットケーブルをフタバ純正の物に交換。

バランスコネクターは、元からXHタイプが付いているのでそのまま使います。

で取り付けると、この状態。

完璧です。

でも、このままでは問題あります。

電圧アラームの設定をする必要がありますね。

まず、カタカナメニューが理解できないので

システムから言語を変更。私は、これ一番初めにします。笑

そして、Systemメニューから

Batteryに入ってバッテリーの種類を選択。

18SZでは、LiFe(2cell)、NiMH(5cell)、Manual settingなんですが

FX-36では、LiFe(2cell)、NiMH(6cell)、Manual settingになってます。

当たり前やね。

LiPo2セルを使うと言うことでManual settingを選択。

アラーム電圧設定を7.0Vに設定します。

これより高い電圧の設定は出来ません。



で、バッテリーの充電ですが

1セルあたり4.1Vまでしか充電しません。

今までの経験から4.2Vまで充電するより

バッテリーへの負担が少なく

膨れてきません。長く使えますよ。

リチウム系の電池ですので追い充電の問題もないし。

誰でも急速充電器持ってますから、

飛行場でも簡単に充電できますよね。



消費電流のメーカー公表値がないので、測ってみました。

256mA。

びっくりするぐらい多いよね。

XG14Eは105mAだったから2倍以上。

やっぱり、大きなカラー液晶は電流消費が大きいのか。

バックライトも明るいもんね。

まあ、1800mAhのバッテリーだと7時間使える計算になるのか。

これだけあれば、十分と言えば十分。

でも、メモリー効果で容量減るよね。

中国製のNiMHは、自己放電もあるよね。

これが理由で、ヨーロッパバージョンは2500mAhのエネループなのかな？



今思ったけど、バックライト消えた状態では測ってなかった。

もう一度バックライト無しで計ったら、156mAでした。

まあ、Lipo4000mAhにしたわけですから問題ないですね。

電池交換は、改造になるのかな？

アフターサービスしてもらえなくなったかもですね。笑




FX-36専用オンボードトレー

広告に大々的に書いてある

FX-36専用オンボードトレー。

２段重ねの下の薄い方の箱がそれです。

笑っちゃだめですよ。

FX-36専用と謳ってますけど、説明書には「FX-22 Transmitter Tray」

何も間違い探しをやってるつもりは無いんですけど

専用じゃなかったです。笑



で、このトレー、KIT状態です。

凄くしっかりした、ステンレスの削りだしパーツが多数。

コストかかってます。

13年ほど前にあった、FUTABA FX-40に付属していた

すりガラス風のトレーの金具と同じ構造です。

高級感あってカッコいい。

でも、ポスト部分が外れると無くしそうですね。

補修部品でこれだけ注文できるかな？笑

で完成すると、こんな感じ。

黒とシルバーにオレンジのアクセントがカッコいいですね。

でもね、問題が色々あるんですよ。

問題と解決法については後日にします。



本当の事言うと、私はこのトレーを1台、

去年に入手してたんですよ。

今回付属してきたトレーと全く同じですが

ベルトだけが違います。

何故ベルトを細くしたんでしょうね。

トレー式は送信機の上から押さえつける形になるので

ベルトにかかる荷重が大きい。

冬はジャケット来てるから問題ないですが

夏場のTシャツ一枚では、首に食い込んで痛いのよ。

私の持っている黒いのは、柔らかい材質で

幅も広くて、心地良いのにね。

まあ好みに合わせて、交換することが出来るけど

ここに、余分なコストをかけなくても良かったと思いますよ。

見栄えは、オレンジの方が圧倒的に良いですけどね。

個人的には、どちらのベルトも使わないんですけど。

なら、文句言うな！！ですね。



明日に続きます。





FUTABA FX-36到着

カッコから入るミーハーモデラーの私です。笑

グライダーを飛ばすのにヨーロッパ式のオンボード送信機は

カッコいいと思うんですよね。

と言うことで、4年半前にJR-XG14Eを入手して使っていたんですよ。

その時のブログが

JR-XG14E

JR XG14E バッテリー

JR XG14Eオプション装着

JR XG14E のその後



で、本日発売のFUTABA FX-36を入手しましたので

ちょっとずつレポートしていきたいと思います。

先ずはFX-36の説明かな。

http://www.rc.futaba.co.jp/propo/air/fx36.html

18SZのヨーロピアンスタイルですね。

日本国内のメーカー希望小売価格は215000円（税別）です。

なんともシンプルな黒一色印刷の箱です。

昔のフタバプロポは黒い箱でしたよね。

で中は

2段重ねの段ボール箱に、充電器の箱が袋詰めされていて

セロテープでタイトに封印。

ちょっとがっかりする見栄え。

中箱を開けると、へっ？

しっかりした説明書。その下に

なんと、センターに陣取るゴミかと思うスチレン巻。

R7008SBが裸でスチレンシートに巻いてあるだけ。

左のロングスティックや右のスイッチはポリ袋に入ってるんですけどね。

これはびっくりでした。

機能的には、問題の無いパッケージなんですけどね。

価格と見合ってないと言うか、

トップエンド受信機のR7008SBですよ。

上代22500円の商品の扱いを受けてない。

セットの10%の価値があるんだから、かわいそう。

小物の入った段ボールトレーと言うか押さえを外すと

プチプチに巻いただけの送信機が出てきました。

ご対面です。

感激！！？

小さい！XG14Eよりも二回りは小さい。

見た目？？？？？。微妙

でね、価格と見合ってないんじゃないかと、、、

過剰梱包しろとは言いませんけど

商品開けた時に高級機種を買った気分が味わえないんですよ。

ユーロスタイルと言うことで、パッケージも

ごみの少ない、スチロールを使わないユーロスタイルと

解釈したいと思います。



で、去年のニュールンベルグショーで発表されてから16か月

ずっと欲しいと思っていた送信機です。

使い倒しましょう。

と言うことで、箱明け儀式が終わったので、

明日から細部のレポートを勝手にします。

メーカーの方が読んだら怒られそうな内容になるかも。

まあ、いちモデラーの意見と思ってください。m(_ _)m





バッテリーウォーマー

先週の第一ラウンド失敗の原因の一つがリポバッテリー。

寒くてバッテリーの温度がかなり下がってた。

もともとF5Jルールに合わせたパワーユニットしか積んでいなかったのですが

KMAルールには無理があったのよね。

1~10秒は減点1点/秒

11-20秒は減点3点/秒

21-30秒は減点5点/秒

実質20秒以上回せないようなルール。

でも普段だと、15秒あれば200ｍぐらいの高度は取れる設定なんですよ。

当日の朝は、全然パワーが出ない。

我慢して18秒回したけどグループで一番獲得高度が低かった。

2ラウンド目からは、会長のバッテリーウォーマーに

バッテリーを入れさせてもらったし、気温も上がったので問題解決。

と言うことで、自分用のバッテリーウォーマーを作ることにしました。

先ずは、DC12Vで使用できる猫用のホットカーペットを購入。

アマゾンで送料・税込み2399円

25℃から55℃まで温度調整出来ます。

ACDCアダプターが付いていますので屋内でも使えます。

これをフタバのオリジナルプロポバッグにセットするだけ。

12Vバッテリーから電源を取るケーブルを自作する必要がありますが

引き出しに転がってるパーツで問題なく製作完了。

簡単です。

で、テストしてみると

電源入れてから約10分で温度が一定になります。

45℃の設定で、バッグ内は33℃。

55℃の設定で、40℃になりました。

猫が上に乗った時の設定温度みたいです。

さあ、これで威力を発揮するかな？



で今週末、宝山湖の天気予報は？？？？

最高気温3℃、西北西の風6ｍ以上。

厳しい条件やね。

シラントロは諦めて、もっと大きな機体にするしかないですね。

しかし寒いな～。





R3001SB+S3776SB

前にも書いたように、

フタバのプロポシステムで入門用グライダー「シトロン」を

飛ばすには、最低R3008SBが必要だったのですが

新しくSBusミニサーボS3776SBが出たのでこれを使ってみることにした。

なぜかWEBに情報が上がっていないんですけど、

重量10g、幅11mm、金属ギヤ、デジタル（カタログには書いてない）、
金属ギヤ

定価6000円。

これ2個使ってR3001SBを使うと定価20500円

R3008SBとTS1036を2個使うと15600円

多分ストリートプライスではそんなに差が無い。

金属ギヤのメリットも大きいですよね。

5gほどの軽量化も出来ます

SBusは初心者にはハードル高いですけどね。



先ずは、SBus2端子にS3776SBを2個つなぐ必要があるので

2又ケーブルが必要です。

昔のフタバのケーブルが引き出しから出てきたので

ぶっちぎって短くしました。

次に、S3776SBサーボを送信機に接続してチャンネル１と２に割り振ります。

これは、SBus使うための必須作業ですね。



R3001SBは、デフォルトでSBus端子になってるので

モード変更で3ch端子に変更。

ここにESCを接続すれば完成です。

この機体は、シトロンより一回り大きなシークアーサーなんですが

すっきり綺麗に収まりました。

全備重量290gで上がりました。

このサーボは動きも速くていいですね。

ところで、このシークアーサーちょっと違うのきづきましたか？

黄色なんです。

どうしてもグライダーは遠くへ飛ぶ傾向があり

視認性を考えると、オレンジか黄色が良いようです。

と言うことで、黄色に変更しようと思います。

来年生産分からかな。

ちなみにシラントロも黄色が標準になる予定です。





親切？大きなお世話？

2か月ぶりのプロポネタです。笑

もうそろそろJRからフタバに乗り換えようと思った人は

乗り換えが終わってる頃ですよね。

なんと8か月ぶりにJRでメカ積みしています。

と言うのも、今月末のタマフェスで新製品のデモ飛行をするのですが

7機も有る新製品を一人では飛ばせないですよね。

と言うことで、Pilotファイター２５の1機を友人にお願いするのです。

完全に調整した機体を渡せれば良いのですが

そんな時間がある訳もなく、「適当に調整して」と言うには

JRしか仕方がないんですよ。

で、他の機体から降ろしてあった受信機RG613BXとXG14でメカ積み。



基本的なところは忘れてない。

2エルロンサーボをフラッペロン設定すれば

チャンネル2が右エルロンでチャンネル6が左エルロン。

デフォルトでRG613BXのチャンネル6がPWMになってるのは重要。

モードを切り替えれば初めてXBusになる。

フタバの受信機はデフォルトでSBusになっていて

モードを変えないとPWMにならない。

これを忘れるとサーボギヤを飛ばしたりするのよね。

既に、2個もギヤを欠けさせました。

訂正：このエントリーを書いた後に、もう１個やっちゃいました。



ランディングフラップのミキシングも設定済み。

親切だよね。要らなかったらOFFにするだけ。

でも、ここでOFFにするのをちょっと戸惑った。

フタバユーザーからするとこの辺が大きなお世話なんでしょうね。

自分のやりたい設定を一から設定したいのでしょう。



デュアルレートとエクスポの設定も超簡単。

フタバの方が細かい設定できるけど

必要ない人の方が多いでしょう。

エクスポのデフォルトがセパレートってどういう意味？

基本コンビだと思うんですけどね。

設定したり、ボタン押す回数多すぎると思いますよ。



それこそ大きなお世話かもしれないですが

フタバのインターフェースは不親切ですよ。

フタバに変ったときは18SZのタッチパネルは良いと思いましたけど

使い込むにつれて、ユーザーフレンドリーじゃないところがいっぱい。

JRのようにテスラを買えとは言いませんが、テスラのショールームに行って

タッチスクリーンのすばらしさを体感してほしいですね。

あの感覚でプロポの設定が出来れば感激だと思うんですよ。

大きなお世話ですよね。ごめんなさい。



PS

以前からぼやいていた18SZのT5とT6をキャンバートリムとして設定する

方法なんですが、東京ショーで川村さんに尋ねてみました。、

左右のレバーに割り当ててるので、その発想は無かったと言われちゃいました。

それでも方法を考えてくれるそうです。

JRだと、グライダーを選んで2エルロン2フラップにすればデフォルトで

キャンバートリムになってたので、どうしても使いたいんですよ。





R3001SB+SBD1

先週、書きかけてた3ch小型受信機の話です。

これが400mmの長さのデコーダー「SBD-1」。

正直言って私には何用に作ったのか分からない商品。

これが一番短いのよね。でも全部のコードがヘビーデューティーで太い。

2chなら左右の主翼に1個づつ積めばよい訳で、

4chなら3分割主翼のグライダーに使える。

2週間前に積み替えたスペースウオーカーのように9ch必要な機体には

R7008SBにこれを使えば10ch使えるようになりますけどね。

でもこの重量とこの大きさ、長さ。

30ccクラスの機体でも邪魔ですよ。

3chじゃなくって2chなら左右の主翼に入れたかな？



で、話は戻ってこのデコーダーと小型1ch受信機R3001SBを使って

入門用小型グライダー「シトロン」用の受信機を作ろうという考え方です。

JRだとこクラスにRG612BXがあったので小さく安かったのですが

FUTABAのR3006SBだと大きいしコネクターの向きが90度違うので

シトロンには入らないんですよ。

機体設計者の私が悪いんですけどね。

FUTABAにそのサイズの受信機が無いのを知らなかったんですよ。

で静岡で発表された新受信機R3001SBに飛びついた。

ショー会場で詳しく聞いておけばよかったのにカタログの間違いを信じて

従来システム出力(3ch)と思ったんですよ。

で到着すると1ch。

まあ名前から言えば当たり前なんですけどね。

と言うことで、XBus積み替えように入手したデコーダー「SBD-1」を使うことにしました。

デコーダの赤いSBusコネクターはシールド線になってます。

電源用の赤と黒は60芯みたいです。すごいですね。

容赦なくぶっち切りましたよ。

ケースを殻割して、

サーボ側のヘビーなリード線も30芯の標準ケーブルを短めに取り付けました。

と言うことで、14.1gが半分以下の6.4gに。

で完成したデコーダーと1ch受信機合計で10.7g

まあ、R7003SBよりはケーブルがある分重いですよね。

でも、12300円ですよね。小さいし。

でもここで問題が

デコーダー「SBD-1」のチャンネル設定が「SBC-1」がないと出来ないのよ。

3000円也

合計で15300円になっちゃいました。

これなら17000円のR7003SB買った方がいいですよね。



と言うことでお願いです。

入門者用の安い小さい3~4ch需要ってあると思うのですが

出してもらえないですかね？

R3003SBで良いですよ。

R3106SBでもいいかな。

ピュアグライダーなら6chで十分ですしね。

小さい6ch受信機の需要はあるはずですよね。

R3006SBでは大きすぎるんですよ。

R2106GFのT-FHSSダイバーシティー＆SBusバージョン。

JRにはRG612BXとRG613BXの2つもラインナップにありましたからね。

今回、私が積み替えた受信機も、この2機種で8機もありましたよ。

ご検討お願いします。

と、ここで書いても、このブログは読んでないですよね。笑





FASSTest vs. T-FHSS

JRからフタバに変わって、たくさんのシステムがあって

どれを選んだら良いか迷ってしまいますよね。

特に８チャンネル受信機は、現行で3種類ある。

R6208SB ￥31,000

R7008SB ￥22,500

R3008SB ￥12,000

値段差がすごいですよね。

まあ、これから一番高いR6208SBを買い足す人は

古い送信機を持っている人だけですよね。

たくさん受信機が必要な人は、送信機ごと買い替えた方が

安くつきますね。

と言うことで、R7008SBとR3008SBのレスポンスの比較をしてみた。

で最速はFASSTest12chモード。

でもこのモードでは、まともに動かないサーボが存在します。

全部FUTABA製のデジタルサーボであれば問題ないですけどね。

で次に早かったのがFASSTest 14chモードでした。

差がほとんどなくてT-FHSSでした。

フルストロークで、2/100秒ぐらいの差。

昔のPCMとFMの差よりも少ないですよ。

肉眼ではわかりません。

12chモードは肉眼で見ても速いのが分かります。

で、肉眼で見てもわからない差をどうして調べるかと言うと、

高速ビデオ撮影してコマ送りでビデオ編集ソフトから判断するわけですね。

SVRを使って同じ電圧で、同じサーボをSBusで受信機に接続して

送信機のスイッチで動作させました。

もっと高級な機材があればもっとわかるのでしょうが

それでもフルストロークで2/100秒ぐらいの差があるのは確認できましたよ。

と言うことで、飛行機用のT-FHSSシステムはFASSTestよりは遅いですが

十分問題なく使えます。見た目は同じレスポンスですからね。

値段を考えれば、R3008SBがおすすめでしょうね。

ただ、見た目も安いですよ。

コネクターのピンは金色じゃないし

名盤ステッカーも銀色使ってない。笑

メイドインチャイナ。

でも、そこまでして安く供給してもらってるんで、

中国のサードパーティー製の受信機買うならR3008SBが正解でしょう。



忙しいのですがいろいろFUTABAで試したいことが多いのよね。

ベストセラー入門グライダーのシトロン/マジョラムに使える受信機が

R7003SBしかない。R3006SBではコネクターが邪魔で胴体に入らないのよ。

入門用に17000円の受信機はちょっとね。

R3003SBが10000円ぐらいで出てくれれば良いんですけどね。

と言うことで、R3001SBとデコーダーを使おうと思います。

400mmは長いし太いリード線が付いていて、大きなケースもついているので

ちょっと改造してみようと思います。

長くなったので、続きは次回ですね。

改造は叱られるかな？笑



スペースウオーカーをフタバに積み替えてみた。

２０１０年に図面を引き始めて２０１１年に初飛行した

スペースウォーカーですが、お気に入りの１機です。

ガソリンエンジン機の入門機としては最高じゃないかな。

滑空性能も良いんですよ。

上の写真は、３０秒のモーターラン（エンジンラン）で

４分３０秒も滞空して、某メーカーのグライダーより長く滞空した時の写真。笑

で、この機体、結構良く飛ばしてます。

新しい飛行場候補地があれば持って行くんですね。

去年も２か所で飛ばしたかな。

５年半で１００フライトオーバーですね。



で、フタバに乗り換えたので積み替えです。

まず使用していたのが、こいつ。

まだ、DMSSは無くってDMS-Jの9ch受信機。

全9チャンネル使ってました。

エルロンx2、フラップx2、エレベーターx2、ラダー、エンコン、キルスイッチ

でフタバになって、現行のラインナップには8chまでしか受信機がない。

まあ、サーボを積み替えるか、デコーダーを使うのが妥当なやり方でしょう。

まず手元にSBus2サーボがないので積み替えれない。

デコーダーはあるけど、400mmの長さ。

邪魔になってしょうがないよね。

どうにかスマートな方法はないかと考えて、

R7008SBにSBus2サーボを1個つなげば9チャンネル使用できることを発見。

で探してみたけど、たった1個のSBus2サーボがない。

たった1個あったのがSBusサーボのS3073HV。

SBusサーボはSBus2ポートでは動かないのよ。フタバは奥が深い。

2個あればR7008SBで9ch動かせたんですけどね。



と言うことで、グライダーをオンボードで飛ばしている

12FG用のR6208SBが目に留まった。

これだと、SBusサーボ1個で9ch動きます。

仕方がないのでグライダーから降ろしましたよ。冬になったら戻すぞ～。

S3073HVサーボのスペックを調べてみるとショボい。

3Kgぐらいしかトルクがない。まあ、定価3700円のサーボですからね。

ナットク

スペースウォーカーに乗っていたのは6000円クラスのサーボですから

5Kgのトルクはある。と言うことでエンコンサーボを積み替えることにした。

R6208SBに赤いプラグを指してサーボのIDを9に設定。

18SZと受信機をバインドじゃなくってリンクします。

もちろんFASSTmultiモードね。

後はモデルタイプで2エルロン、2フラップ、2エレベーターを設定して

ファンクションで9チャンネルをエンコンにすれば全9チャンネル。

意外と動きも速いです。意外じゃないですね。

ラインナップで一番高い受信機ですよ。

あ～すっきりした。

それほどすっきりじゃないですね。笑

でも気分的に、すっきりなんですよ。



まだ、チップマンクも9ch必要です。

グライダーでもタラゴンが9ch必要。

まあ翼長5mグライダーをそれほど飛ばすわけじゃないんですけど

いつも行ってる飛行場が良くなったので、飛ばせるんですよね。

地方のクラブを訪問するときにも、珍しいので喜んでもらえます。

と言うことで、これも積み替える必要ありますね。

新しいガソリンエンジンのテストもありますので

以前飛ばしていたエクストラ300手放したので

新作機を用意しないといけないのよね。

積み替えと新作機がまだまだあります。



後悔してるかな。

でも、総合飛行機メーカーなんで

グライダーだけでもスケール、電動、スロープ、その他で10機以上ありますよ。

ガソリン機が3機、スポーツ機が4機、パイロン機1機、スケール機2機、水上機１機。

これ以外にも、私個人で飛ばしてる機体が3機。

これに新作機の開発とテスト飛行でしょう。

と言うことで、25機ぐらいは常時飛ぶ状態みたいです。笑

JRの送信機は6台稼働してましたからね。

フタバは今のところ4台。もう一台あった。5台や。

ちょっと減らします。

と言うか１台は写真撮影にしか使わなくなっちゃいました。



さて今日は出勤日なんで、明日から２日間飛ばしに行きましょう。

スペースウォーカー飛ばしますよ。





積み替えは大変です。

静岡ショーが終わって、ちょっと時間ができたので

本格的にJRからFUTABAに乗り換えです。

この週末で、丸4か月になるのですが

ショーの準備、新製品の開発、自分のグライダー？を優先して

新規メカ積み4機、積み替え2機しかしてなかったんですよ。

で先週に一気にもう4機積み替えました。



XBusからSBusの積み替えは大変です。正直言ってしたくない。

サーボまですっくり積み替えになりますよね。

と言うことでアイランドブリーズはちょっと挫折。

もうちょっと時間をかけてやりましょう。



本格的に飛ばし始めて気づいた違いが２つ。

スティックのスプリングが固い。

これは私個人的な問題だと思うのですが

JRでも一番緩くしていたので、そこまで柔らかくならない。

どうしてもラダーを打つタイミングや量が違ってきちゃいます。

と言うことで、スプリングを外して無理やり伸ばしてから戻しました。

これで良い感じになりました。

2つ目は、エクスポネンシャルの利き方。

カーブの作り方が違うんだと思います。

いろいろやってみたけど、しっくりこない。

でも、FUTABAにはPOINTとSPLINEが選べるので

どうしてもであれば、かなり細かい調整ができます。

まあ。F3Aをやる訳じゃないので、

FUTABAのエクスポに慣れるのが一番簡単かな。



で、一つ自分で解決できてないのが、T5とT6の設定。

JRだとグライダーを選んだ時点で

エルロンとフラップのキャンバートリムになるのですが

これの設定方法が分からないのよ。

キャンバーミキシングも動きが変です。笑

誰に聞けば良いんでしょうね？

誰か知ってる人いたら教えてください。



ちょっとお願い

フタバになって、勉強することが多く、

説明書のファイリングは不可欠に。

ところが、サイズがまちまちなのよ。

出来ればA4に統一してほしい。

とりあえず、B4の大きな物は

縮小コピーしてA4にしてからファイル。

B5の小さいものは拡大コピーでA4に。

流石に、縦横がバラバラはどうしようもないですね。



まあ、ファイリングしなくても、

ネットからダウンロードできるようになったので問題ないですけどね。

http://www.rc.futaba.co.jp/dl_manual/index.html

でも、ファイルをくる方が早い。

飛行場などの現地では、ダウンロードが便利ですよね。





FUTABA 12FG

FUTABAになって、オンボード式のプロポがまだないのですが

と言うかFX22は、どうしても好みじゃないので入手していないんですよ。

で18SZをオンボードにして使うには

スライドレバーのLSとRSが手前に出てないので使えない。

そこで

以前、伊東が使っていた12FGが有ったのでこれをオンボードで使うことにしました。

送信機トレーとロングスティックは以前販売していたF-1を改造して使用できます。

で、この12FGが使いやすい。

12Zや18SZと同じ系統のインターフェースになってる。

説明書読まずに自分がしたい設定がすべて出来ました。

JRだと、どの送信機もメニューの構造が同じで（11XGだけはちょっと違う）

説明書読まずに使えるんですよね。

FUTABAは2系統になってるみたいです。

14SGは8Jに近いんじゃないかな。

以前シンガポールでちょっとだけ8Jを触ったことあるんだけど

難しかったのよ。

12Zは普通に使えてたんですけどね。

今回、12FGは説明書読まずに使えました。

で、12Zも現役復帰してもらいましょう。

と言うことで、FUTABAが一気に4台体制です。

14SGは、エンジン機メインにすることにします。

12Z、12FG、18SZは、グライダーでもエンジン機でも行けそうです。

1番のお気に入りは18SZですけどね。

でも、まだまだ使いやすくなる要素はいっぱいあると思うんですよ。

まあ、FUTABA初心者が言うことじゃないかもしれないですけどね。笑



吹き流し

以前にXG14に吹き流しを付けましたが、

FUTABAになっても吹き流しは必要です。

去年に書いたのはココね。

http://toms.weblogs.jp/blog/2016/02/%E5%90%B9%E3%81%8D%E6%B5%81%E3%81%97.html

この写真のように、M3のネジが切ってあったアルミ部品を

送信機に穴を開けて接着したんですよね。



で、14SGと18SZには穴を開けれる場所がない。

と言うことで、このビスを使うことにしました。

基本的な方法は同じです。

昔のフタバの送信機、たぶんFF8のスティックを外しておいたので

これの再利用。

古い送信機を捨てるときには、

スティックヘッドや、フックのベース、ハンドル、つまみ等

再利用できそうなものは外しておきます。

スイッチ類も、壊れた時の修理用にあれば便利ですよ。

フタバのスティックはM3で使いやすいのよ。

ビスを外して頭の部分がアルミ部品に入るように削ります。

アルミ部品を被せて瞬間接着剤で固定したら送信機に戻すだけです。

吹き流し部分は前回作ったのを流用します。

完成したらこんな感じ。

再利用品だけでこの完成度です。

さあ、機体の製作。

今週末には初飛行の予定です。



FUTABAに乗り換え中

JRからFUTABAに乗り換え中です。

正直言って、かなり苦戦しています。

土曜日の夜に14SG到着。日曜日は充電だけ。

月曜日は、6時間ぐらい14SG触ってました。笑

仕事と言い張れる強みですね。

とりあえず一通りの設定は出来るようになったのですが、

難しかった～。

FUTABAは、12Zから触ってなかったので

カタカナのメニューが解らないのよ。泣

で先ずメニューを英語表記に設定。

触りだすと、メニューの構造が12Zと近いことが解った。

JRに無いメニューが3系統に分かれてることに気付いたのよ。

SYSTEM MENU

LINKAGE MENU

MODEL MENU

ここまで来れば理解しやすい。

先ずは、SBus使わないでR7008でJRのRG831Bからの移行します。

グライダー設定ね。

2フラップ2エルロンVテールの設定すると

デフォルトでチャンネルの割り振りが

　JR     FUTABA
1-LAL    1-LAL
2-RAL    2-LTL
3-LTL    3-MOT
4-RTL    4-RTL
5-MOT    5-
6-RFP    6-RAL
7-LFP    7-LFP
8-         8-RFP

コンディション作ってサーボを差し替えれば完了。

でもね、フラップの舵角の取り方や

デュアルレートのスイッチの設定が解らなかった。



で、昨日の午後に18SZ到着。

メニューの流れは基本的に同じ

大画面でタッチスクリーンは分かりやすいですよ。

もちろん最初に英語に変更しましたけどね。笑

で18SZ触ってると14SGで解らなかった

フラップの舵角の取り方やスイッチの設定が理解できました。

もし、14SGと18SZで迷ってる人が居たら18SZで決まりですよ。

カラータッチ液晶のインターフェースは圧倒的に解りやすい。

画面のレイアウトやフォントを研究すれば、

解りやすく使いやすくなって、カッコ良くなると思いますけどね。



それ以外にも、18SZのジンバルが良いですね。

今までから、FUTABAとJRのジンバルの差は大きくあったんですけど

このジンバルは快適です。JRに近いというか同じですね。

エンコンスティックの動作角も狭くなっていて、本当に違和感なしです。

14SGと18SZで価格差は結構あるけど、

インターフェースとジンバルで十分この差以上のものがあると思いますよ。

個人的な意見です。

でも、予算が無ければ、仕方がないですけどね。

14SGでも機能的には十分ですよ。

勿論、それだけいろんな設定をしないで飛ばしてる人も多いしね。

14SGの必要が無い人も居るでしょう。



もし乗り換え検討してる人は、とりあえず実機を触ってみる事ですね。

小売店で触ることは出来ないと思いますから

展示会に行くしかないかな。

基本的に14SGと18SZは同じケースですので

スティックの感覚にこだわらない人は差が解らないでしょう。

カラータッチ液晶の違いぐらいしか分からないかもですね。

今日は、ここまで。

また何か気づいたら書きましょう。

と言うか、いっぱい有りすぎて

何から書いたら良いかと思っていますです。





ハイアスペクト その３ HV & SVi

本格的にフタバに移行して最初の機体ですので、

色々判らないことが多い。

受信機はR7003SBを選んだ。

SBusプラスPWM3チャンネルの超小型レシーバー。

いいよね。最小限構成にぴったり。

ESCとラダー、エレベーターをPWM接続して

主翼の4個のサーボはSBusで完璧。

で主翼はもちろんウイングサーボS3173SViなんだけど

SViって何？

サーボからリード線が外れるんです。

これは、まあ便利かも。

で、もっと便利なのがサーボ側にコネクタが2つある。

SBusだから数珠つなぎが出来る構造。

これはJRに無かったね。

確かに便利やと思うけど、落とし穴が一つ。

最近グライダーで多い3分割主翼に対応していない。

ｉコネクターは今までのオスコネクター付しかない。

数珠繋ぎ用にｉ－ｉコネクターはあるけど

翼端分割で必要なｉコネクターでメスのコネクター付が無いのよ。

そんなもの作れば良いだけなんですけどね。



そしてＨＶ。ハイボルテージなのね。

電動グライダーの場合はＥＳＣについてるＢＥＣ電圧は5Ｖ。

高級なＥＳＣだと６Ｖに切り替えれるのもありますけどね。

と言うことで、タマゾーＭシリーズのアンプを改造。

以前に書いたのと同じ方法ね。

Mシリーズのアンプは、BECがドロッパータイプでMAX20W。

これだと、3セルで５VのBECで最高2.8Aしか取り出せない。

しかもこれは瞬間値。

コンスタントに無限に出せるのは、0.8A。

1.4Aで連続40秒。2.1Aで連続5秒。

と説明書に書いてある。

スペック的には4Aと書いてあるけど

これは、MAX理論値。

この辺がドロッパータイプのレギュレーターのマジック。

理論値通りには、まず取り出せません。

安物のESCの場合は5Wぐらいのチップしか乗ってないので

3セルでMAX 0.7Aしか出ないものも多いんですよ。

で今回はSVR3-6Vを使用。

7Vにすることも可能だけど、胴体側のサーボを

日本で未発売のTS-D9011を使うつもりなので

6Vに決定しました。

これで、連続6V3A、3秒なら5Aも取り出せます。

実際にテストすると、7~10秒ぐらいは5Aでも問題ないですね。



今日はここまでね。



FUTABA

と言うことで、プロポシステムの乗り換えです。

実際には、今までいろんなプロポ使ってました。

JR、三和、ハイテック、フタバ。

JRのサポートが素晴らしく、地理的に800mしか離れてなかったので

JRがメインだったんですよ。

それ以上に創業者の山崎さんには可愛がってもらいましたしね。

山崎哲学のファンだったのが一番の理由かな。



アメリカとシンガポールでは、100%フタバしか使ったことないですよ。

アメリカでは、山本さんや大門さんに大変お世話になったんでフタバ一筋。

でも、もう長くアメリカにデモ飛行に行ってないですけどね。

シンガポールは一昨年の10月にアイランドブリーズに12Zを積んで持って行った。

去年は、葬式に行っただけ。

取引先のシンガポールホビーがフタバの代理店であることが理由です。



で今回、日本国内でも100%フタバを使うことになりました。

理由は、言えないですが皆さん判りますよね。

乗り換えに、何が必要かを

ミッドナイトトランスファーとWEBで勉強したんですが

解らない事がいっぱい。

仕方がないので、双葉電子工業関西営業の清野さんと

OSの羽根田さんに時間を取ってもらって勉強させてもらいました。

まあ基本的にJRとそれほど変わらないですが

電動グライダーは無視に近い。まあ使い始めればわかってくるんでしょう。

受信機の価格体系も不思議。

SBusは、機体を積み替えることをあまり考えてないみたい。

SBusデコーダーの一発初期化が無いのよね。

JRはIDプログラマーの99で初期化できましたからね。

まあ、これから作る飛行機はSBus2受信機とサーボが乗るので

デコーダーは必要ないかな。

でも、グライダーには他のサーボを使う必要性も出てくるから

3chじゃなくって2chの軽いデコーダーは有ったら良いと思いますよね。



さて、来週には色々やってくるかな。

全部一気に積み替えることも出来ないと思うので

順番にレポートしていきましょう。





JR XG14E のその後

２年前に入手したXG14Eです。

当時のレポートはこんな感じ。

JR-XG14E

JR XG14Eオプション装着



今はこんな状態になってます。

標準オプションのカーボンプレートを外して

1.2mm厚のGF板をカットした物に交換。

送信機本体とお腹の間を45mm開けました。

これで安定性抜群です。

黒く塗っても良かったんですが、夏暑いので赤に塗装。



モータースイッチにSECraftのロングキャップを装着。

プロポスティックも太いオリジナルに戻しました。

慣れてくると太いのが良い。



青矢印はフライトモードスイッチ。

左の中指で操作するのに探してしまうので

昔のX388のスティックヘッドを改造して被せました。

SE Craftのロングよりも長いので探しやすいですよ。



黄矢印、今はフラップにミキシングをかけています。

一番下まで下げて5mmほど下がります。

これも薬指で探しやすいように、アルミの削り出しノブを取り付けました。



ピンク矢印は、吹き流し用ロッドを取り付ける台。

これは、昔のフタバのスティックヘッドです。

もともとは、まっすぐロッドが立つようにしてたのですが、

機体をハンドランチする時に邪魔になることを発見。

急遽45度ぐらいに設定しました。



ネックストラップは、台湾で見つけたヨーロピアンスタイルをゲット。

これでカッコだけは完璧です。

後は、腕が付いてくるだけですね（笑）





JR XG14E バッテリー

JR XG14Eの裏蓋を開けて気づくのがバッテリーの小ささなんですが

スペース的には２個入るようになっています。

これからは２個入れるのが主流になるんでしょうか？

先日アメリカでベールを脱いだXG28も

バッテリーが２個入るスペースになっていますよね。

アンドロイドが載っているそうなのでそちらに電力が食われるんでしょう。



でもね、XG１４Eのバッテリーは容量がデカい。

3200mAhもあるんですよ。

ちなみにXG14は1400mAh。

すでに2倍以上の容量。電圧も高いしね。

ひょっとして消費電流が多いのかもと思って計ってみました。

105mA

と言うことは、約30時間連続で使用できることになるんですね。

滞空時間の日本記録を狙うには十分です。

狙うつもりはありませんが（笑）



で、充電器がまた素晴らしい。

Eということはヨーロッパを意味しているのでしょう。

これだけの形状のプラグが付いていると

たぶん世界中で使用できるんでしょうね。



と言うことで、JR XG14Eレポート終了。

使用についてのレポートは、あげませんよ。笑

何か見つかったら書くかもしれませんが、、、





JR XG14Eオプション装着

と言うことで、JR XG14Eをヨーロピアンスタイルで

使用するためにオプションを装着します。

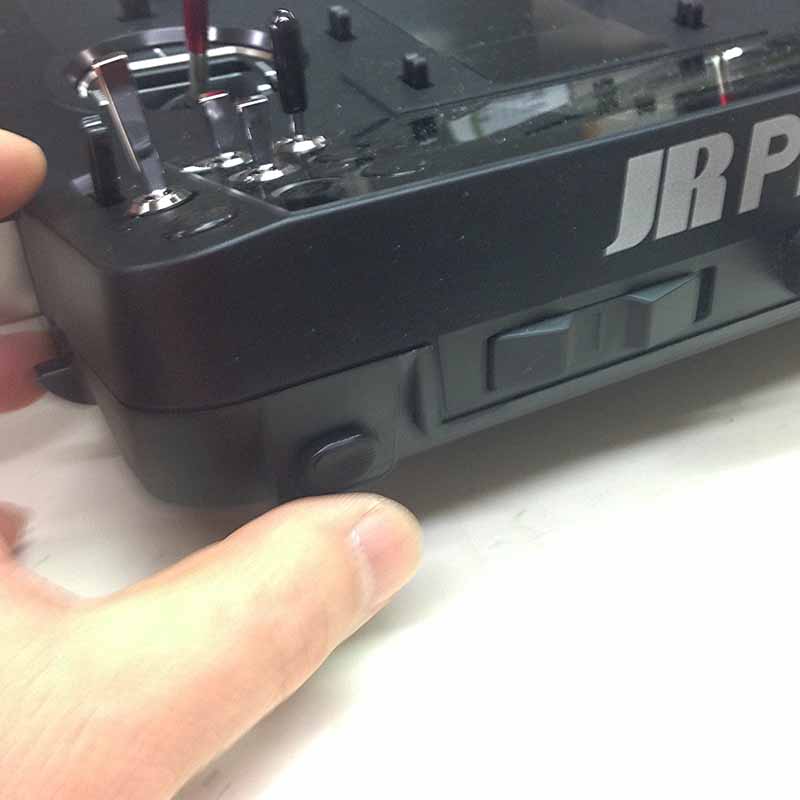

まず裏蓋を開けます。

スイッチが普通とは違う上面にあります。

同じ面の両端に、ボタンがあってそれを同時に押せば外れます。

次に、トレーアームを取り付けます。

裏蓋の内側に12か所印がついていますので

ドリルで３ｍｍの穴を12か所開けます。

でアームに付属のビスでアームのマウントを取り付けます。

ワッシャーなどが付属していないのでそのまま付けてみたのですが

ちょっと心配。

昔、X388のケースがバラバラになったのを思い出してしまいました。

ということで、できるだけ大きなワッシャーを使うことにしました。

次に、スロットルスティックのストローク調整用のパーツ

角度調整板を取り付けます。

これはXG14でも同じなのですが、取り付ける前に

スティックアラートをINHにしておいたほうが良いですね。

後でメニューに入るのに苦労します。

実際にはジョグダイヤルを押せばメニューに入れるんですけどね。

もちろん取り付けた後は、システムメニューから

スティックのキャリブレーションを行なっておかないと

サーボストロークが取れなくなります。

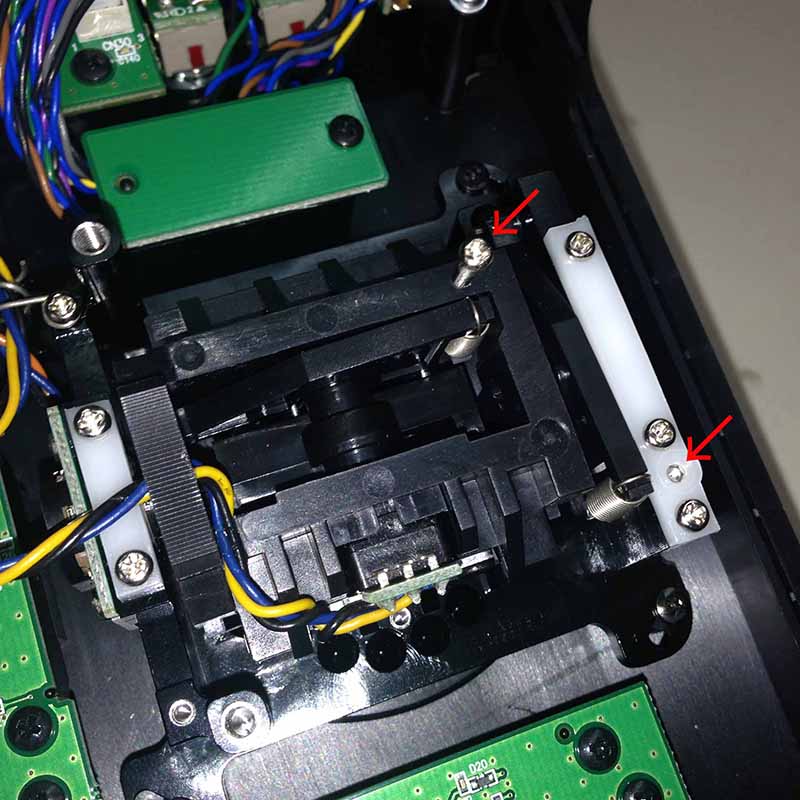

スティックのついでに、スプリングの強度調整。

左右の強さはプラスねじです。

これは締めれば強くなり、緩めれば弱くなります。

エレベーター側は、1.5mmの六角レンチで調整します。

こっちはなぜか逆なんですよ。

右回しで弱くなって、左回しで強くなります。

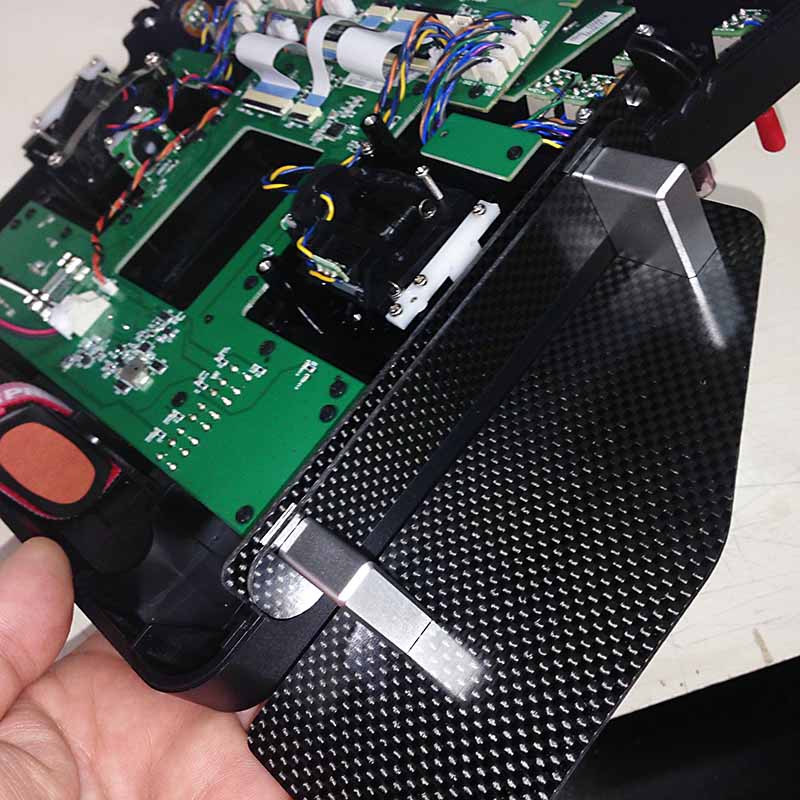

次はパームレストですね。

これは簡単です。

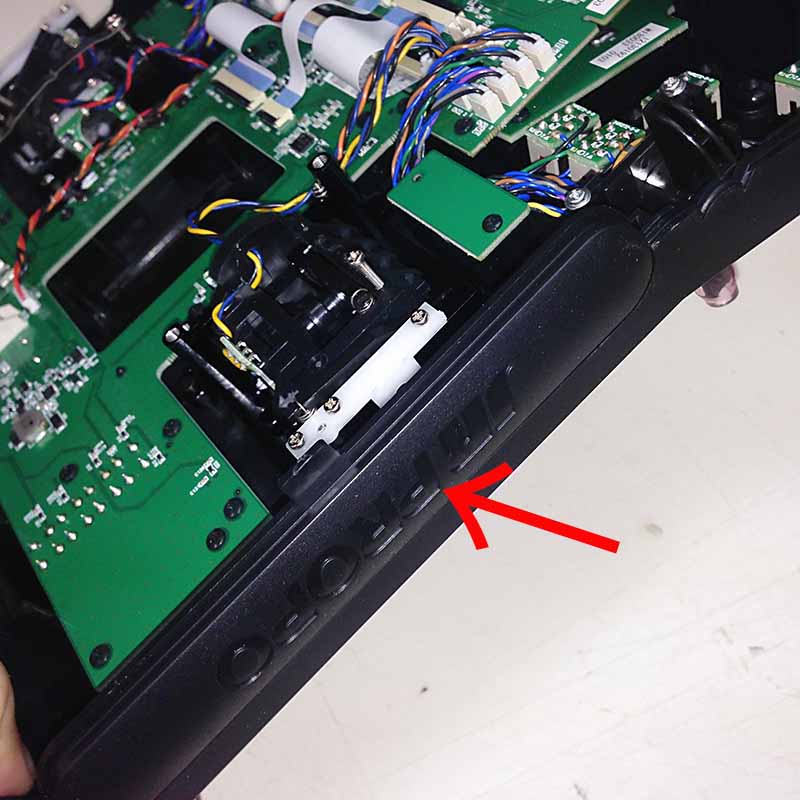

両横の「JR PROPO」ロゴのあるふたを外します。

この部分にパームレストを差し込むだけです。

実際には、0.5ｍｍほどガタがあったのでテープを張って調整しました。

せっかくカスタマイズが出来る送信機ですのでスイッチの位置を変えます。

私は左上のレバーをエレベーターにミキシングして

アナログトリムのように使用しますので

ギヤスイッチが邪魔になります。

ここで、ナットハンドルを使ってスイッチを外し移動させます。

普段、引込脚のついた機体は飛ばさないので

イグニッションに使うことが多いので、赤いキャップをかぶせておけば

迷わないですね。

オプションでいろんな色のキャップがあると便利ですよね。



最後に、ロングスティック。

XG14Eについてくるスティックは太くて重い。

ちょっと短いような気もする。

好みによるのですが、私は今まで練習してきた

OK模型製のロングスティックに交換しました。

これで、オプション全部載せです。

いい感じですね。

ほんのちょっと、スティックがおなかに近すぎる気がするのですが

とりあえずこのまま使ってみましょう。

どうしても気になったら、おいしいものを食べて太るか

テトラの送信機パッドの装着を考えましょう。
