スリーブの外し方？

昨日、OK模型のFACEBOOKでサーボコネクターハウジングの

スリーブの外し方動画が上がってましたよね。

https://www.facebook.com/okmodel.japan/videos/vb.308224915970810/313228825902728/?type=2&theater&notif_t=page_post_reaction&notif_id=1534924079557451

今までは、カッターで切り取るようなことを

グライダーの組立説明書には書いてあったのですが

手を切りそうで怖かった。

で、この動画のように簡単に外せる事が出来ると

良いと思うんだけど、分かり難いので検証してみました。

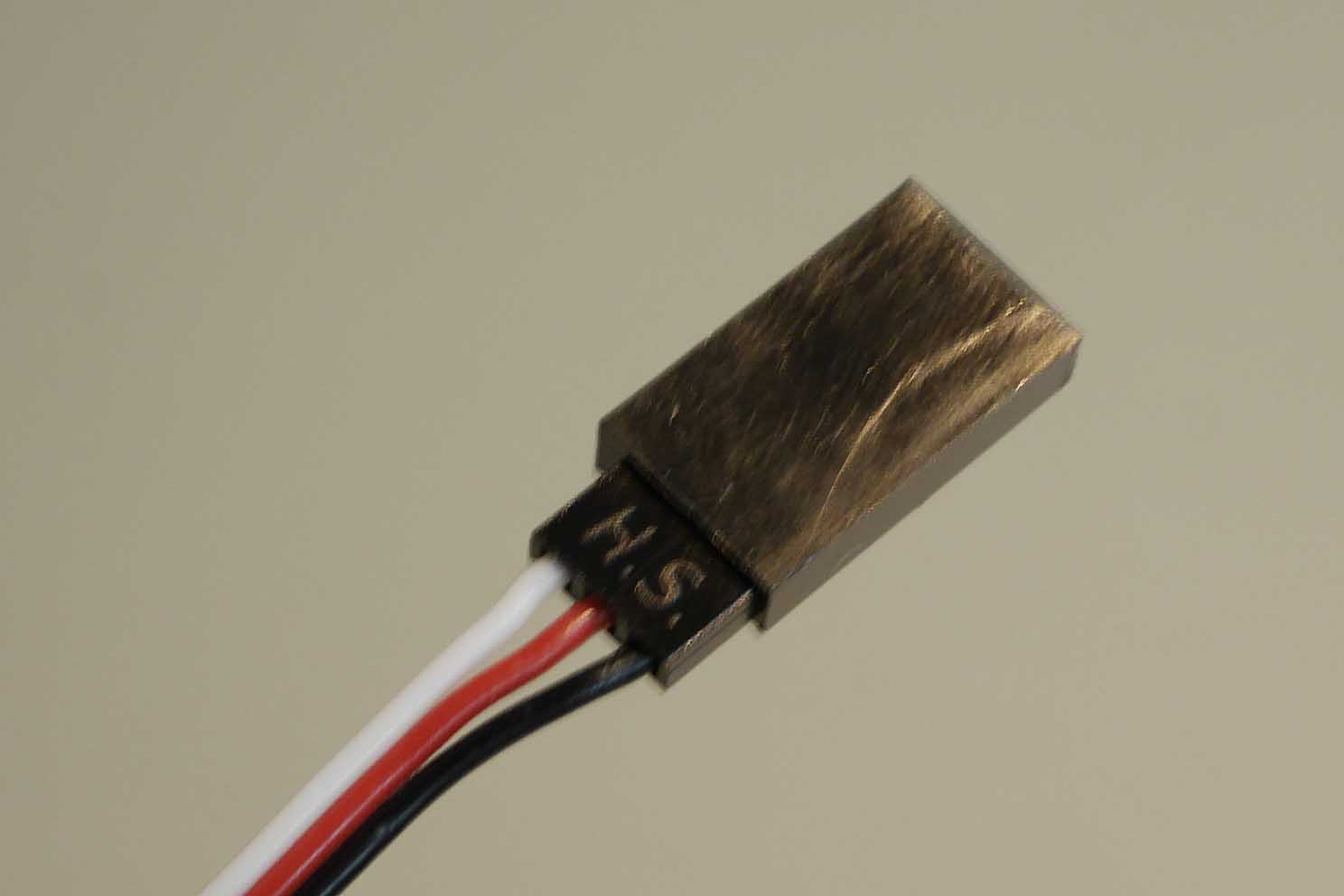

これがPILOT延長コードのメス側です。

H.S.の刻印が片側のみに有ります。

ハウジングとスリーブの隙間に薄いヘラを差し込みます。

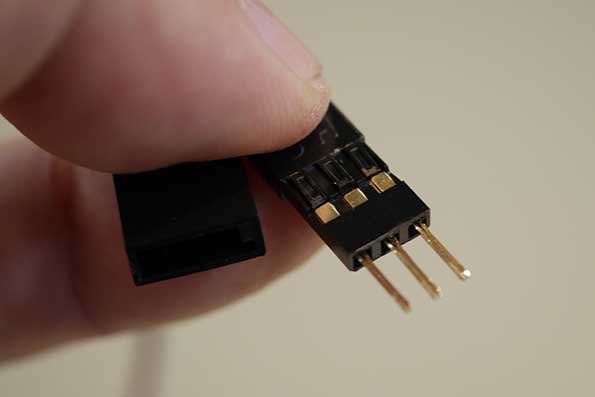

スリーブとへらを一緒に引っ張れば、簡単にスリーブは抜けます。

でも、何故？

構造を理解すれば良い訳で

PILOT延長コードのコネクターの構造は

ハウジングにスリーブが被っているだけで

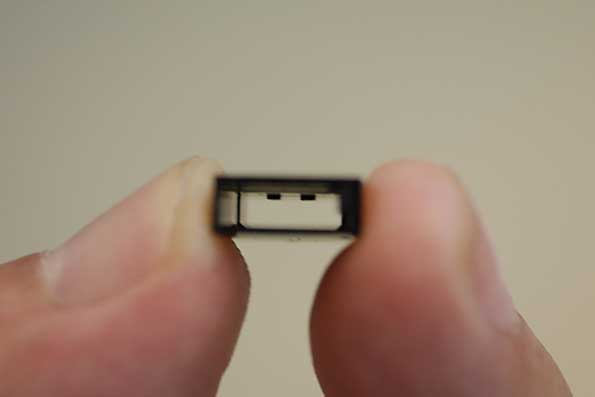

その固定方法が、スリーブの内側の出っ張りだけなんですよ。

この出っ張りが、ハウジングのH.S.の刻印側にある穴に

はまり込むだけなんです。

だから、ハウジングとスリーブの間にへらを差し込むだけで

簡単に抜けるわけですね。



スッキリしましたか？笑

他のメーカーのコネクターの構造は判らないですが

この構造だと、コネクターを違う色に替えたり簡単ですよね。

グライダーの薄い主翼のような場合には、スリーブ外して

シュリンクチューブを被せば、かなりコンパクトにもなりますよ。
